Hogyan működnek a PVC golyós- és visszacsapószelepek az ipari csőrendszerekben?

A modern ipari folyadékszállító rendszerekben a műanyag szelepek a csővezeték-szabályozás elengedhetetlen elemeivé váltak, amelyek széles körben elterjedtek a vízkezelő rendszerekben, a vegyianyag-szállításban, a keringtető hűtőrendszerekben és az alacsony nyomású ipari csőhálózatokban. A műanyag szelepek kategóriáján belül a PVC visszacsapó szelepek, a PVC golyóscsapok és más műanyag golyós és visszacsapó szelepek képezik az alapvető funkcionális egységet; olyan feladatokat látnak el, mint az egyirányú áramlás megakadályozása és az áramlás indítása/leállítása, amelyek kulcsszerepet játszanak a rendszer biztonságában és a működési stabilitásban.

Anyagszerkezeti és műszaki jellemzői Műanyag szelepek

A műanyag szelepek általában PVC, CPVC vagy PP anyagokból készülnek. Ezek közül a PVC-t széles körben használják alacsony és közepes nyomású csőrendszerekben, stabil költsége, kiváló feldolgozási jellemzői és erős korrózióállósága miatt. Belső szerkezetüket gyakran integrált öntéssel vagy moduláris összeállítással hozzák létre, precíziós formákat használva, hogy biztosítsák a szeleptest áramlási csatornáinak nagy konzisztenciáját.

A műanyag szelepek fő műszaki jellemzői a következők:

Erős ellenállás a savas és lúgos korrózióval szemben

Sima belső falak, ami alacsony folyadékellenállást eredményez

Könnyű kialakítás az egyszerű telepítés érdekében

Alkalmas alacsony és közepes nyomású rendszerekhez, amelyek mérsékelt hőmérsékleten működnek

A hosszú távú működés során a műanyag szelepek viszonylag tiszta közeget igényelnek, ami hatékonyan segít minimalizálni a vízkőképződés és az üledék felhalmozódásának kockázatát.

A PVC visszacsapó szelepek szerkezeti elvei és ellenőrző funkciói

A PVC visszacsapó szelep a műanyag visszacsapó szelep kategóriába tartozó automatikus vezérlőmechanizmus klasszikus példája; elsődleges feladata a média visszaáramlásának megakadályozása. Ezek a szelepek a folyadéknyomásra támaszkodnak a szeleptárcsa vagy -golyó nyitásának működtetéséhez, míg a gravitáció vagy egy rugós mechanizmus biztosítja a gyors zárást, amikor az áramlási irány megfordul.

A PVC visszacsapó szelep műszaki jellemzői a következők:

Automatikus nyitás és zárás; nincs szükség külső működtetésre

Gyors reagálás; megakadályozza a vízkalapács által okozott visszafolyást

Kompakt szerkezet; minimális telepítési helyet igényel

Alkalmas vízrendszerekhez és enyhén korrozív közegekhez

Szivattyús rendszerekben általában műanyag visszacsapó szelepeket szerelnek fel a nyomónyíláshoz, hogy megvédjék a szivattyú szerkezetét és mérsékeljék a visszaáramlás hatását.

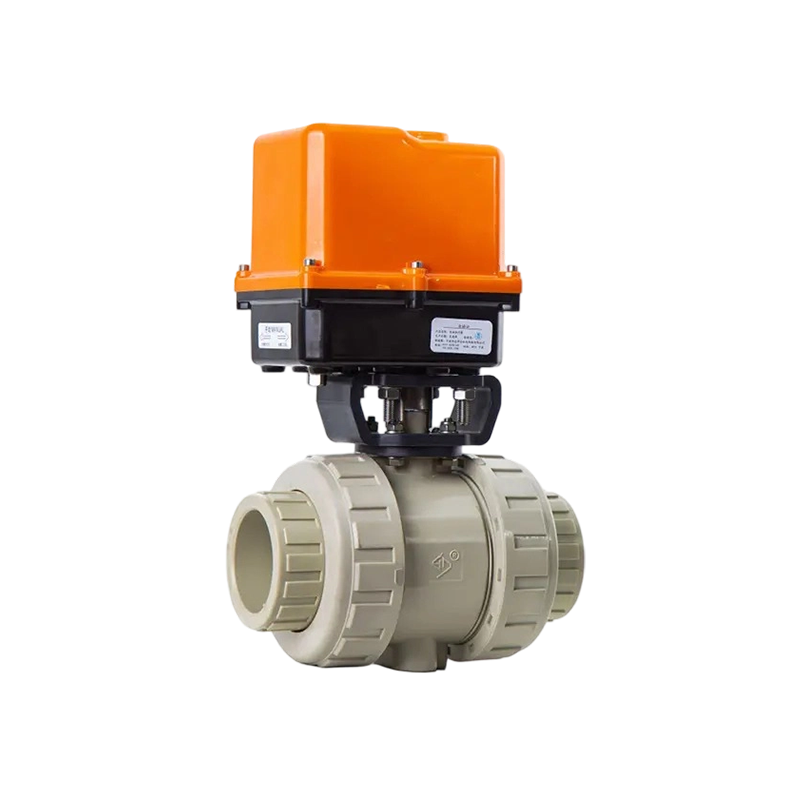

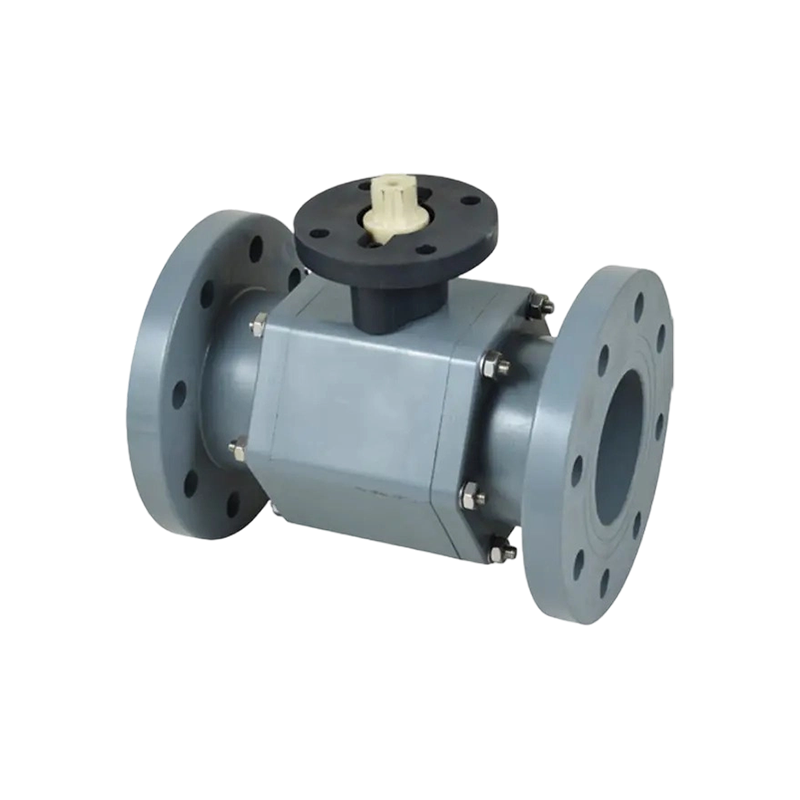

PVC golyósszelepek felépítése és szabályozási mechanizmusa

A PVC golyóscsap a legszélesebb körben használt műanyag golyóscsap típus, amelynek központi vezérlőeleme egy üreges gömb. Az áramlás szabályozása a gömb 90 fokos elforgatásával történik; a szelepet egyszerű szerkezet, megbízható tömítés és könnyű kezelhetőség jellemzi.

A PVC golyóscsapok fő szerkezeti jellemzői:

A szelepház osztott testű vagy egyrészes fröccsöntött kialakítású

A precíziós megmunkálású golyófelület szoros tömítést biztosít

A kifújásgátló szár kialakítása növeli a biztonságot

Az elasztikus anyagból készült tömítőgyűrűk javítják a tömítési teljesítményt

A gyakorlati mérnöki alkalmazásokban gyakran használnak műanyag gömbcsapokat az áramlás indításának és leállításának szabályozására a fővezetékekben; gyors reagálásuk ideálissá teszi a gyakori működést igénylő rendszerekhez.

Funkcionális összehasonlítás: műanyag golyós szelepek vs műanyag visszacsapó szelepek

A kettőt gyakran együtt használják a rendszertervezésen belül egy átfogó folyadékszabályozási logika létrehozására.

Különbségek a mérnöki alkalmazásokban: PVC visszacsapó szelepek vs PVC golyósszelepek

A PVC visszacsapó szelepek elsősorban védőalkatrészként működnek, és megakadályozzák a visszaáramlást, amely károsíthatja a berendezést; A PVC golyóscsapok elsősorban vezérlőelemként működnek, és a csővezetéken belüli áramlás szabályozására szolgálnak (nyitás és zárás).

A tipikus csőrendszerekben a PVC visszacsapó szelepeket gyakran a szivattyú kimeneteinél vagy függőleges csőszakaszokban szerelik fel, hogy megakadályozzák a folyadék visszaáramlását, míg a PVC golyóscsapokat általában az elágazás szabályozási pontjainál vagy a berendezés bemeneti nyílásainál használják az áramlás leválasztására és a karbantartás szabályozására.

Műanyag szelepek működési teljesítménye és közegkompatibilitása

A műanyag szelepek megbízhatóan működnek a vízkezelésben és az alacsony korrozivitású környezetben; sima belső szerkezetük hatékonyan csökkenti az áramlási ellenállást és az energiaveszteséget. Mind a PVC visszacsapó szelepek, mind a PVC golyóscsapok jó kopásállóságot mutatnak a hosszú távú működés során, bár a magas hőmérsékletű és nagynyomású környezethez való alkalmazkodóképességük korlátozott.

Szemcsés anyagokat tartalmazó környezetben a műanyag visszacsapó szelepek tömítőmechanizmusa sérülhet; ezért teljesítményük bizonyos mértékig a szűrőrendszer konfigurációjától függ.

Műanyag golyósszelepek áramlásszabályozási jellemzői

Teljesen nyitott állapotban a műanyag golyóscsapok egyenes áramlási utat hoznak létre, gyakorlatilag fojtási veszteség nélkül. Bár részlegesen nyitott állapotban korlátozott áramlásszabályozási lehetőségeket kínálnak, elsődleges tervezési céljuk továbbra is a gyors nyitás és zárás.

Az ipari csőhálózatokban a műanyag golyóscsapokat gyakran használják vészlezárásra, berendezések leválasztására és rendszerváltási műveletekre, amelyeket gyors reakcióidő és megbízható tömítés jellemez.

A műanyag szelepek – beleértve a PVC visszacsapó szelepeket és a PVC golyósszelepeket is – alapvető vezérlőegységként szolgálnak a modern folyadékrendszerekben, és eltérő szerkezeti kialakításuk révén összehangoltan működnek az áramlásszabályozás és a rendszervédelem érdekében.
