Statikus kézi szelepek karbantartása és kockázatkezelése ipari rendszerekben

Melyek a kézi szelepek általános típusai?

Kézi szelepek az ipari folyadékszabályozó rendszerek leggyakoribb szeleptípusai, és széles körben használják a kőolaj-, vegyipar-, villamosenergia-, kohászat-, vízkezelés-, papírgyártás-, gyógyszer-, élelmiszer- és egyéb iparágakban. A kézi szelepek kézi működtető fogantyúkkal, kézi kerekekkel, lánckerekekkel és egyéb mechanikus eszközökkel nyitják és zárják, vagy szabályozzák a közeg áramlását. Egyszerű felépítésű, könnyen használható, gazdaságos és megbízható, az ipari csővezetékrendszerek nélkülözhetetlen eleme. A különböző szerkezeti formák, működési elvek és alkalmak alapján a kézi szelepek főként a következő általános típusokra oszthatók:
Kézi tolózár
A kézi tolózár az ék alakú vagy párhuzamos tolózár fel-le mozgatásával valósítja meg a folyadék be- és kikapcsolását. A kapu és a szelepülék érintkezési felülete nyitás és záráskor nagy, ami teljes nyitásra vagy teljes zárásra alkalmas, de gyakori nyitásra és zárásra, fojtásra nem alkalmas. A kézi tolózár előnye az alacsony folyadékellenállás, a jó tömítési teljesítmény, az egyszerű szerkezet és a hosszú élettartam. Széles körben használják olajvezetékekben, vízkezelésben, erőműrendszerekben és más, magas tömítési követelményeket támasztó munkakörülményekben.
Kézi golyóscsap
A kézi golyóscsap a golyóval a szelep tengelye körül 90°-kal elforgatja a közeg áramlását. A golyóscsap gyorsan nyílik és zár, kis üzemi nyomatékkal és kiváló tömítéssel rendelkezik. Különösen alkalmas olyan rendszerekhez, amelyek gyors nyitást és zárást, valamint gyakori működést igényelnek. Tiszta folyadékok, gázok és korrozív közegek tisztítására alkalmas. Széles körben használják a petrolkémiai, földgáz-, gyógyszer-, papírgyártás és más iparágakban. Kompakt szerkezete különösen alkalmas szűk helyekre történő beépítésre.
Kézi elzáró szelep
A kézi elzárószelep úgy állítja be az áramlási sebességet, hogy a szeleptárcsát függőleges irányban a szelepülék középvonala mentén mozgatja. A tolózárhoz képest az elzárószelep jobb beállítási teljesítménnyel rendelkezik, de a folyadékellenállás viszonylag nagy. Az elzárószelep olyan alkalmakra alkalmas, ahol az áramlás vagy a nyomás pontos szabályozására van szükség, például kazánberendezések, gőzrendszerek, vegyi eljárások stb.
Kézi pillangószelep
A kézi pillangószelep egy tárcsa alakú szeleplemezt használ a szelep tengelye körüli elforgatására a közegcsatorna nyitásához és zárásához. Kompakt szerkezete, könnyű súlya és alacsony költsége van, és különösen alkalmas nagy átmérőjű szelepek vezérlésére. Általában vízkezelésben, légkondicionáló rendszerekben, tűzvédelmi csővezetékekben, élelmiszer- és italiparban használják. Bár a tömítési teljesítmény nem olyan jó, mint a golyóscsapoké és a tolózáraké, nyilvánvaló előnyei vannak a hely- és súlyérzékeny esetekben. A továbbfejlesztett termékek, például a kétirányú tömítések és az excenteres pillangószelepek hatékonyan növelhetik az alkalmazási tartományt.
Kézi dugós szelep
A kézi dugós szelep nyitó és záró részei kúpos vagy hengeres dugók, amelyek forgatással nyithatók és zárhatók. Áramlási csatornája általában egyenes, alacsony folyadékellenállással. A szerkezet egyszerű és alkalmas gyakori nyitásra és zárásra. Széles körben használják az olajmezők kitermelésében, a gázszállításban, a városi csőhálózatokban és más területeken. Mivel a dugós szelepek hajlamosak a kopásra, a modern dugószelepek gyakran használnak kenést vagy lágy tömítőszerkezeteket az élettartam és a tömítési teljesítmény javítása érdekében.

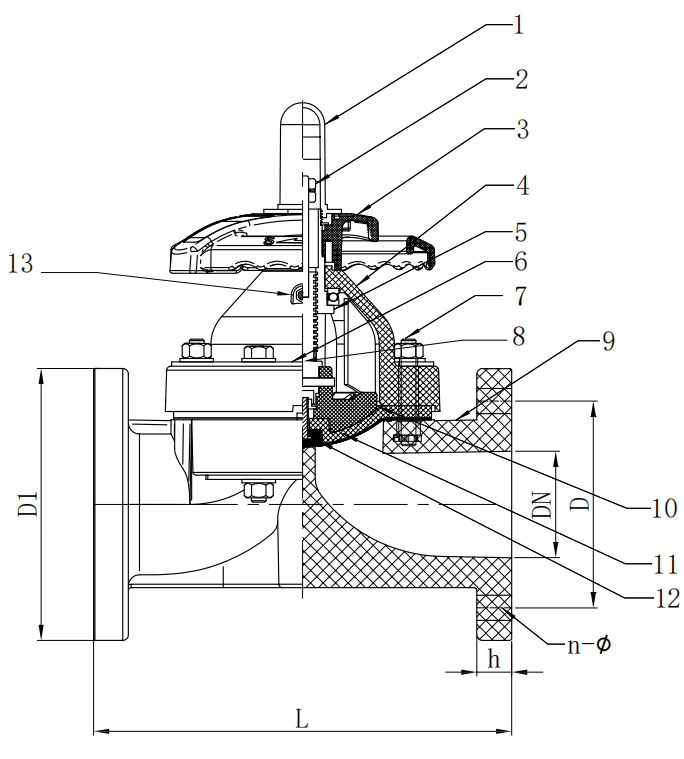

Kézi membránszelep
A kézi membránszelep nyitó és záró részként rugalmas membránt használ, amely alkalmas szilárd részecskéket, korrozív közegeket vagy viszkózus folyadékokat tartalmazó csővezetékrendszerek szabályozására. Legnagyobb előnye, hogy nincs fém alkatrész érintkezésben a közeggel, így elkerülhető a korrózió és a környezetszennyezés. Alkalmas nagy tisztaságú folyamatfolyamatokhoz, például gyógyszerekhez, élelmiszerekhez és biokémiai anyagokhoz, és széles körben használják a CIP/SIP rendszerekben. Speciális szerkezetének köszönhetően kényelmesen javítható és cserélhető a membrán.

Kézi tűszelep
A needle valve uses a slender conical valve core to accurately control small flows. Mainly used in high-precision fluid regulation, such as instrumentation systems, sampling systems, hydraulic or pneumatic control circuits. Compact structure, high regulation accuracy, widely used in scientific research, laboratories and high-pressure gas devices.
Kézi visszacsapó szelep
Bár a visszacsapó szelepek általában automatikusan működnek, egyes rendszerek kézi funkciókkal rendelkező visszacsapó szelepeket használnak. A közeg visszaáramlásának megakadályozására és különleges körülmények között lehetővé teszi a kézi beavatkozást. Általában nagy biztonságú alkalmakkor használják, mint például nagynyomású kazánok, szivattyúállomások, vegyszertároló tartályok stb.

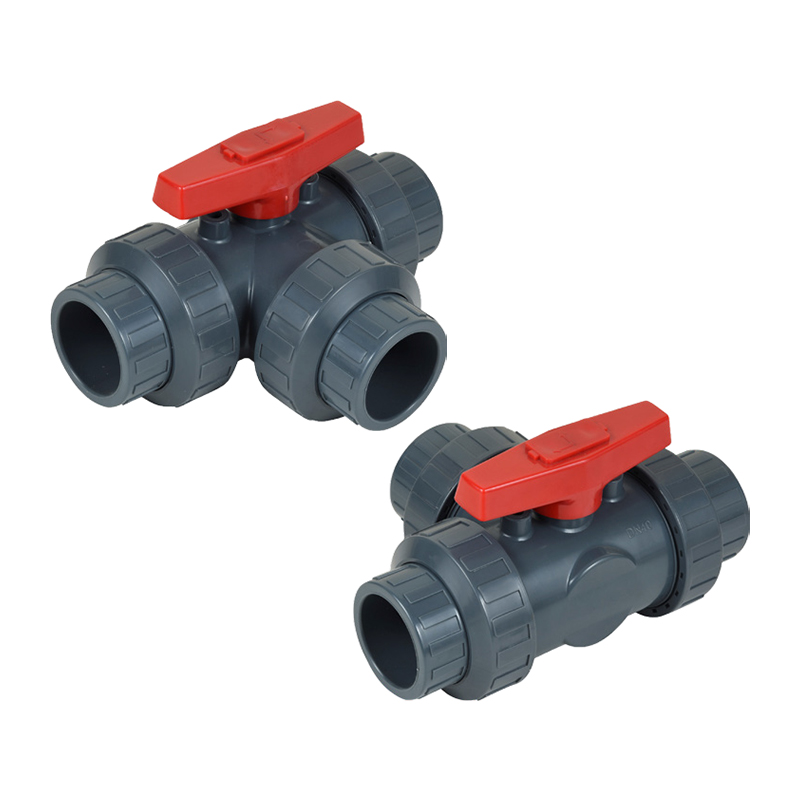

Kézi háromutas szelep
A háromjáratú kézi szelepek „T-típusú” és „L-típusú” szerkezetekre oszthatók, alkalmasak folyadékirány változtatásra vagy többcsatornás kapcsolás megvalósítására. Leginkább keverő-, elterelő- vagy bypass-rendszerekben használják, és széles körben használják a HVAC-ban, az élelmiszer-feldolgozásban és a csővezeték-kapcsolásban. Rugalmas működés, változatos felépítés, kombinálható golyóscsapokkal, dugós szelepekkel és egyéb kialakítási formákkal.

Mi a különbség a kézi golyóscsapok és a kézi tolózárak között szerkezetben és tömítési módban?

A kézi golyóscsapok és a kézi tolózárak két gyakori csővezeték-elzáró szelep, amelyeket széles körben használnak olyan ipari rendszerekben, mint a kőolaj-, vegyipar, kohászat, villamos energia és építőipar. Bár mindkettő a folyadékok nyitó- és záró szerepét tölti be, valamint a járatok elvágását funkciójukat tekintve, lényeges különbségek vannak szerkezeti felépítésükben, tömítési elvükben, teljesítményükben és alkalmazható forgatókönyvükben.
Szerkezeti tervezési különbségek
A structural core of the manual ball valve is a hollow sphere, which controls the on and off of the medium by rotating the sphere. The sphere is usually a solid metal ball with a hole, which is axially connected to the valve stem. The ball valve is usually a quarter-turn structure, and it only needs to rotate 90° to switch from full open to full closed. The valve body structure is mostly two-piece or three-piece, which is convenient for maintenance and replacement of internal parts. The surface of the sphere is precisely machined and cooperates with the sealing seat to form a sealing pair. The overall structure is compact and light, which is easy to install in places with limited space.
A main structural components of the manual gate valve are wedge-shaped or parallel gates, which are opened and closed by vertically lifting the gate up and down. The gate rises and falls along the spiral motion of the valve stem, usually a multi-turn structure, and the opening and closing process is relatively slow. The gate valve body is generally an integral casting with a deep internal cavity and large structural dimensions. Since the gate needs to be fully raised to the top of the valve cavity to fully open, the manual gate valve has higher requirements for space and operating torque than the ball valve.
Különbség a tömítési módban
A manual ball valve adopts a face sealing structure. The sealing pair is formed by the contact between the surface of the ball and the sealing seat, which is usually made of polytetrafluoroethylene (PTFE), reinforced polymer, metal or composite material. The ball always keeps in contact with the sealing surface during rotation, and effective sealing is achieved through the floating ball or fixed ball design. The ball valve has excellent sealing performance and extremely low leakage rate, which is particularly suitable for working conditions with high requirements for zero leakage. Some high-end ball valves also have two-way sealing and fireproof and anti-static structures to improve system safety.
A manual gate valve adopts a wire sealing structure. The sealing pair is formed by the edges on both sides of the gate and the sealing surface of the valve seat. The sealing surface is mostly made of metal materials such as alloy steel, hard alloy, and Stellite. The sealing depends on the cooperation of the medium pressure and the wedge tightening force of the gate, and the sealing effect is not as good as the ball valve under low pressure conditions. Due to the strong friction between the gate and the valve seat during the opening and closing process, it is easy to wear, and the processing and assembly accuracy requirements are high. Some gate valves use elastic gates or pressure self-sealing structures to enhance sealing, but their overall sealing performance is still slightly inferior to that of ball valves.
Nyitási és zárási teljesítménybeli különbségek
A manual ball valve opens and closes quickly, has low torque, and is easy to operate. Its rotation angle is only 90°, which is suitable for systems that are frequently operated or require rapid medium cutoff. There is no friction during the opening and closing process, and the action is stable, which is particularly suitable for occasions that require emergency shutdown.
A manual gate valve opens and closes slowly, and the handwheel needs to be rotated several times to complete the entire operation. Due to the long up and down movement of the gate, coupled with the mechanical loss of the valve stem thread transmission mechanism, the operation process is time-consuming and laborious. It is not suitable for frequent opening and closing, but has reliable long-term sealing capabilities in large-diameter, low-frequency pipeline systems.
Alkalmazási körök eltérései
A manual ball valve is suitable for pipeline systems that require fast opening and closing, good sealing, and low flow resistance. It is particularly suitable for industries with strict leakage control such as natural gas, refined oil, fine chemicals, pharmaceuticals, and water treatment. It has a compact structure and flexible installation, and is suitable for equipment or branch pipelines with limited space.
A kézi tolózárak alkalmasak nagy átmérőjű, alacsony frekvenciájú és kis nyomásváltozású törzscsővezetékekhez. Széles körben használják vízi üzemek, fűtési, villamosenergia-, kohászati ​​és egyéb rendszerek főszelephelyzetében, és különösen alkalmasak elzáró eszközként való használatra. Áramlási ellenállása rendkívül alacsony, teljesen nyitott állapotban pedig szinte nincs nyomásesés, ami inkább a távolsági átviteli rendszereknek kedvez.
Áramlási kapacitás és nyomásveszteség
A channel inside the ball of the manual ball valve is often designed with a full-bore design. The medium has almost no flow resistance when passing through the valve, and no obvious pressure drop is generated. It has little impact on system efficiency and is suitable for process flows requiring efficient transmission.
A kézi tolózárak teljesen nyitott állapotban is kis áramlási ellenállással rendelkeznek, de hajlamosak turbulenciára és vibrációra, ha részlegesen vagy nem teljesen kinyitják őket. A gömbcsapokhoz képest ezek helyi szerkezete nagyobb valószínűséggel okoz közepes eróziót, ami viszont befolyásolja a tömítőfelület élettartamát.

Hogyan válasszunk kézi szelepeket az élelmiszer- vagy gyógyszeripar számára

Az élelmiszer- és gyógyszeriparban a kézi szelepek nemcsak az alapvető nyitási, zárási, szabályozási és vágási funkciókat látják el, hanem a termékbiztonsággal, a tisztasággal és a gyártás megfelelőségével is összefüggenek. Mivel ezek az iparágak rendkívül magas követelményeket támasztanak a higiéniával, az anyagokkal és a szennyezés elleni képességekkel szemben, a kiválasztásnak szigorúan követnie kell a vonatkozó iparági szabványokat, és teljes mértékben figyelembe kell vennie az olyan tényezőket, mint a közeg jellemzői, a folyamat áramlása, a tisztítási és fertőtlenítési módszerek, valamint a szelepszerkezet anyagai.
Szerkezeti kialakítás, amely megfelel a higiéniai előírásoknak
A food and pharmaceutical industries have extremely high requirements for the cleanliness of equipment surfaces. Manual valves must have characteristics such as no dead angles, no retention, and easy cleaning. When selecting, valve products that meet hygienic certifications such as EHEDG (European Hygienic Engineering Design Group), 3-A (American Dairy Hygiene Association Standards), and FDA (American Food and Drug Administration) should be given priority. The valve cavity should adopt a full-bore design to ensure that the medium flows smoothly without retention; the internal surface should be electrolytically polished, and the roughness should be controlled within Ra ≤ 0.4 μm to avoid bacterial adhesion.
Szeleptest anyagok és tömítőanyagok kiválasztása
Az anyagválasztás közvetlenül befolyásolja a szelep korrózióállóságát, hőmérséklet-állóságát és biokompatibilitását. Az élelmiszer- és gyógyszeripar a 316L-es rozsdamentes acél használatát javasolja a szelepház fő anyagaként, mivel kiváló korrózióállósága és hegeszthetősége, valamint ellenáll a CIP (Clean-in-Place) és SIP (Sterilize-in-Place) rendszerekben általánosan használt savas, lúgos és magas hőmérsékletű gőzkörnyezetnek. A tömítéseket FDA-tanúsítvánnyal rendelkező élelmiszer-minőségű politetrafluor-etilénből (PTFE), EPDM-ből (etilén-propilén-dién-monomer gumi) vagy FKM-ből (fluor-kaucsuk) és egyéb, jó vegyszerállóságú és hőálló anyagokból kell készíteni, hogy a közeg ne legyen szennyezett.
Könnyű CIP/SIP tisztítás és sterilizálás
Az élelmiszerek és gyógyszerek gyártása során a csőrendszert rendszeresen helyben kell tisztítani (CIP) és helyben gőzsterilezni (SIP). A szelep szerkezetének kompatibilisnek kell lennie az ilyen típusú tisztítással. Kiválasztáskor mérlegelje, hogy a szelepüreg rendelkezik-e automatikus ürítési funkcióval, el tudja-e érni a maradékmentes tisztítást, hogy a tömítés ellenáll-e a magas hőmérsékletnek (≥150°C), és hogy a szelep támogatja-e a sterilizálási ciklusidőt (általában több mint 30 percre van szükség). A háromutas szelepek, membránszelepek és aszeptikus mintavevő szelepek szerkezetét optimalizálták, és alkalmasabbak az ilyen eljárásokra.
Előnyben részesített egészségügyi szeleptípusok, például membránszelepek és pillangószelepek
A membránszelepeket széles körben használják olyan helyeken, ahol magas a tisztaság követelménye, mivel közegük csak a szeleptest belső üregével és a membrán anyagával érintkezik. Szerkezete egyszerű, a szelepüregben nincs visszatartási terület, ami különösen alkalmas nagy viszkozitású, szilárd részecskék vagy korrozív közegek szállítására. A pillangószelepek jellemzői a kompakt szerkezet, a könnyű súly és a gyors nyitás és zárás. Gyakran használják alacsony nyomású vagy nagy áramlású helyzetekben, különösen töltéshez, szűréshez és szállításhoz. Az egészségügyi pillangószelepek általában gyorskioldó bilincsekkel vannak felszerelve, amelyek könnyen szétszedhetők, tisztíthatók és a helyszínen karbantarthatók, és megfelelnek a GMP előírásoknak.
A csatlakozási módnak meg kell felelnie az egészségügyi követelményeknek
A connection method of manual valves is directly related to sanitary sealing performance. Sanitary connection methods such as clamp type, welding type or flange type should be preferred. Clamp type connection can be quickly disassembled and assembled, suitable for equipment that is frequently cleaned; welding type connection has good structural strength and sealing, suitable for permanent assembly occasions; flange type connection is mostly used in large systems, but sanitary flange sealing structure must be selected. Regardless of the method, the sealing surface must maintain processing accuracy and surface finish to avoid microbial growth.
Keverésgátló és adagszabályozás
A multi-variety and small-batch production processes in the food and pharmaceutical industries require higher reliability in valve switching and sealing. Structures such as double-seat valves or anti-mixing valves should be selected to prevent cross-contamination between batches. The valve should have a metal limit positioning function to prevent residue or mixing due to misoperation; at the same time, it should support process parameter recording to meet GMP traceability requirements.
A GMP és az érvényesítési követelményeknek való megfelelés
A gyógyszergyártásra vonatkozó Good Manufacturing Practice (GMP) követelményei szerint a berendezésnek jó ellenőrizhetőségűnek és konzisztenciájúnak kell lennie. A kiválasztott kézi szelepnek rendelkeznie kell érvényesítési dokumentumokkal, beleértve az anyagtanúsítványt, a tömítőanyag-vizsgálati jelentést, a nyomásvizsgálati jelentést, a felületi érdesség tanúsítását, a beépítési rajzokat stb. Ugyanakkor a gyártónak biztosítania kell az IQ (telepítési visszaigazolás) / OQ (működés megerősítése) / PQ (teljesítményigazolás) dokumentumtámogatást, hogy megfeleljen a minőségirányítási rendszer felülvizsgálatának.
Korrózióállóság és élettartam felmérés
Az élelmiszeriparban elterjedt közegek, mint például a tejtermékek, gyümölcslé, szójaszósz és alkohol, bizonyos savassággal és lúgossággal rendelkeznek; a gyógyszeriparban, mint az etanol, a hidrogén-peroxid és a savas fertőtlenítőszerek, erősen maró hatásúak. A szelepszerkezetnek ellenállnia kell a tisztítószerek és vegyi reagensek által okozott hosszú távú eróziónak, miközben biztosítja az élettartamot. Ez rec
