Egyedi True Union golyóscsap Szállítók, OEM/ODM gyár - Ningbo Baodi Plastic Valve Co., Ltd.

Teljes furat, vastagabb falvastagság, névleges nyomás PN16-ig (UPVC, CPVC, PVDF)
Záróeszköz (opció), A fogantyú zárása teljesen nyitással (zárással) végezhető.
DN15-50 a teljes vákuum szolgáltatáshoz.
A szelep hossza meghaladja a HG-xx tervezési követelményeit. Az orsó mellett vastagabb golyó, vastagabb PTFE tömítés, erősebb belső dugó és menet.
könnyen átalakítható manuálisról automatikusra, karosszéria csere nélkül.
Az új, betétlyukkal ellátott alsó állvány lehetővé teszi, hogy a szelepet csak egy fémbetét behelyezésével rögzítse a padon vagy a panelen.
A fogantyú eltávolítása és a megemelt fülek behelyezése a tartóba lehetővé teszi a szelep gyors szétszerelését.
A meglévő esetek azt mutatják, hogy olyan tényezők miatt, mint például a gyári csővezetékek beszerelési hibái, könnyen előfordulhat, hogy a hollandi anya túlfeszül, szivárog vagy akár megsérülhet. Ezért nem javasolt DN50. feletti csatlakozási szerkezetű szelepet használni

Nem.

Alkatrészek

Anyagok

Ízületek

PPH, UPVC, CPVC, PVDF, FRPP, PE

Uniós anya

PPH, UPVC, CPVC, PVDF, FRPP

Test

PPH, UPVC, CPVC, PVDF, FRPP

Üléstömítés

EPDM/FPM/FFKM PTFE

Ball

PPH, UPVC, CPVC, PVDF, FRPP

Belső csatlakozó

PPH, UPVC, CPVC, PVDF, FRPP

Sztem

PPH, UPVC, CPVC, PVDF, FRPP

Fogantyú

ABS, PPG

Sztem O-ring

EPDM, FPM, FFKM

O-gyűrű

EPDM, FPM, FFKM

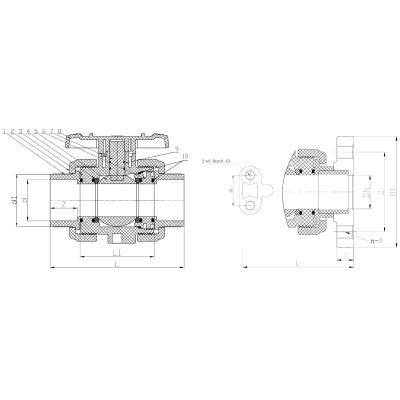

Mérettáblázat (mm)

HG/DIN

DN	L1	aljzat vége					Tompahegesztett vég
		UPVC, CPVC			PPH, PVDF (hegesztett)		PE, PPH
		d	Z	L #	d	L #	d1	d	L
									Rövid	Hosszú
15	62	20	16	100	19.3	96	20	15.5	147	199
20	69	25	18.5	117	24.1	110	25	20.2	167	220
25	76	32	22	130	31	121	32	25.2	186	228
32	85	40	26	149	39	136	40	32.6	198	249
40	92	50	31	166	49	149	50	40.4	213	274
50	113	63	37.5	201	61.9	178	63	51.4	239	333
65	135	75	51	265	73.7	235	75	61.6	284	\
80	154	90	52	295	88.5	268	90	73.8	322	\
100	175	110	60	330	108.3	302	110	90	359	\

DN	s1	фs	s3	Menet vége		Karimás vég
				d	L (#)	D	n	ф	L
									UPVC, CPVC		PPH, PVDF
				HG/DIN					BAODI	DIN	BAODI	DIN
15	19	7.3/M8*M5	11	Rc1/2	108	65	4	14	140	130	136	130
20	19	7.3/M8*M5	11	Rc3/4	125	75	4	14	159	150	152	150
25	19	7.3/M8*M5	11	Rc1	138	85	4	14	186	160	177	160
32	30	9/M10*M6	15	Rc1-1/4	160	100	4	18	217	180	204	180
40	30	9/M10*M6	15	Rc1-1/2	177	110	4	18	244	200	227	200
50	30	9/M10*M6	15	Rc2	206	125	4	18	292	230	269	230
65	\	\	\	\	\	145	4	18	368	\	338	\
80	\	\	\	\	\	160	8	18	417	\	390	\
100	\	\	\	\	\	180	8	18	474	\	446	\

ANSI/JIS

DN	L1	s1	фs	s3	aljzat vége
					UPVC, CPVC				PPH, PVDF (hegesztett)
					d		Z	L	d		L
					ANSI	JIS			ANSI	JIS
15	62	19	7.3/M8*M5	11	21.3	22	18	108	20.7	20.7	107
20	69	19	7.3/M8*M5	11	26.7	26	22	125	26	25	124
25	76	19	7.3/M8*M5	11	33.4	32	27	138	32.6	31	137
32	85	30	9/M10*M6	15	42.2	38	30	160	41.2	37	158
40	92	30	9/M10*M6	15	48.3	48	35	177	47	47	175
50	113	30	9/M10*M6	15	60.3	60	40	206	59	59	204
65	135	\	\	\	73	76	51	265	72	73.7	235
80	154	\	\	\	88.9	89	52	295	88	88	268
100	175	\	\	\	114.3	114	60	330	112.3	112.3	302

DN	Menet vége			Karimás vég
	d		L (#)	D		n		ф		L
										UPVC, CPVC	PPH, PVDF
	ANSI	JIS		ANSI	JIS	ANSI	JIS	ANSI	JIS	BAODI	BAODI
15	NPT1/2	PT1/2	108	60	70	4	4	16	15	148	147
20	NPT3/4	PT3/4	125	70	75	4	4	16	15	165	164
25	NPT1	PT1	138	79	90	4	4	16	15	178	177
32	NPT1-1/4	PT1-1/4	160	89	100	4	4	16	19	200	198
40	NPT1-1/2	PT1-1/2	177	98	105	4	4	16	19	217	215
50	NPT2	PT2	206	121	120	4	4	19	19	246	244
65	\	\	\	140	140	4	4	19	19	305	275
80	\	\	\	152	150	4	8	19	19	335	308
100	\	\	\	190	175	8	8	19	19	370	342

Az igazi univerzális golyóscsapok egy teljes furatú áramlási útvonalat kombinálnak egy eltávolítható csatlakozó csatlakozással mindkét végén, így a növények erős nyomásteljesítményt biztosítanak, miközben könnyen szervizelhetők vagy eltávolíthatók a vezetékről.

Főbb jellemzők:
• A vastagabb falvastagságú teljes furat kialakítása támogatja a PN16 nyomásértékeket UPVC, CPVC és PVDF anyagokban.
• Egy opcionális reteszelőszerkezet rögzíti a fogantyút teljesen nyitott vagy teljesen zárt helyzetben az üzembiztonság és a reteszelés érdekében.
• A DN15-50-es méretek teljes vákuum-szolgáltatásra vannak besorolva, kiterjesztve az alkalmasságot negatív nyomású alkalmazásokra is.
• A test hossza meghaladja a HG szabvány tervezési követelményeit, így vastagabb golyót, vastagabb PTFE tömítést és erősebb belső dugót és menetet tesz lehetővé a nagyobb hosszú távú tartósság érdekében.
• A szelep a karosszéria cseréje nélkül átalakítható kézi működtetésről automatikus (pneumatikus vagy elektromos) működtetésre, ezzel megóvva a kezdeti telepítési beruházást, ahogy az automatizálási igények fejlődnek.
• A betétlyukkal ellátott alsó állvány lehetővé teszi, hogy a szelepet egy padra vagy panelre rögzítse csak egy fémbetét segítségével, további tartóelem nélkül.
• A fogantyú eltávolítása és a megemelt fülek behelyezése a tartóba gyors, szerszámfényes szétszerelést tesz lehetővé karbantartáshoz.

A helyszíni tapasztalatok azt mutatják, hogy a gyári csővezetékek szerelési hibái egyenetlen terhelést okozhatnak a hollandi anyákon, ami szivárgáshoz vagy idővel nagyobb méreteknél az anyák károsodásához vezethet. Emiatt a betétes csatlakozási mód DN50-ig ajánlott, nagyobb átmérőket pedig jobban kiszolgálnak a karimás golyóscsapok.

A tipikus alkalmazások közé tartoznak a technológiai csúszdák, a vízkezelő rendszerek, a vákuumvezetékek és a később automatizálható berendezések, így ez a szelep rugalmas választás lehet azon mérnökök számára, akik a csövek áttervezése nélkül szeretnének frissíteni a működtetési módszereket.

Záró fogantyú
Határkapcsoló – golyósszelep
Szárhosszabbítások – Golyósszelepek
Szellőztetett golyó – golyóscsap
HDPE vég
Vezetőképes polipropilén anyag

K: Milyen tanúsítványokat és garanciát kínál?

ISO 9001, ISO 14001, ISO 45001 és Kínai TS licensz tanúsítvánnyal rendelkezik. Szállítás előtt 100%-os nyomáspróbával, megfelel az ISO 5208 Grade A szivárgási szabványnak. Garancia: 12 hónap a szállítástól számítva.

K: Elfogadja az OEM megrendeléseket? Mi az a MOQ?

Igen. Testreszabható a test anyaga, tömítése, színe, logója és csomagolása. A szabványos termékek MOQ-ja általában 10-50 darab; kis próbarendeléseket szívesen fogadunk. Átfutási idő: 15-30 nap.

K: Milyen közegekhez alkalmasak a Baodi műanyag szelepek?

Anyagtól függően: UPVC vízhez és enyhe savakhoz/lúgokhoz (0-60 ℃); CPVC forró savakhoz és klór-lúgokhoz (0-93 ℃); PVDF erős savakhoz, nagy tisztaságú vegyszerekhez és oldószerekhez (-20-120 ℃). Ingyenes kiválasztási tanácsok állnak rendelkezésre.
