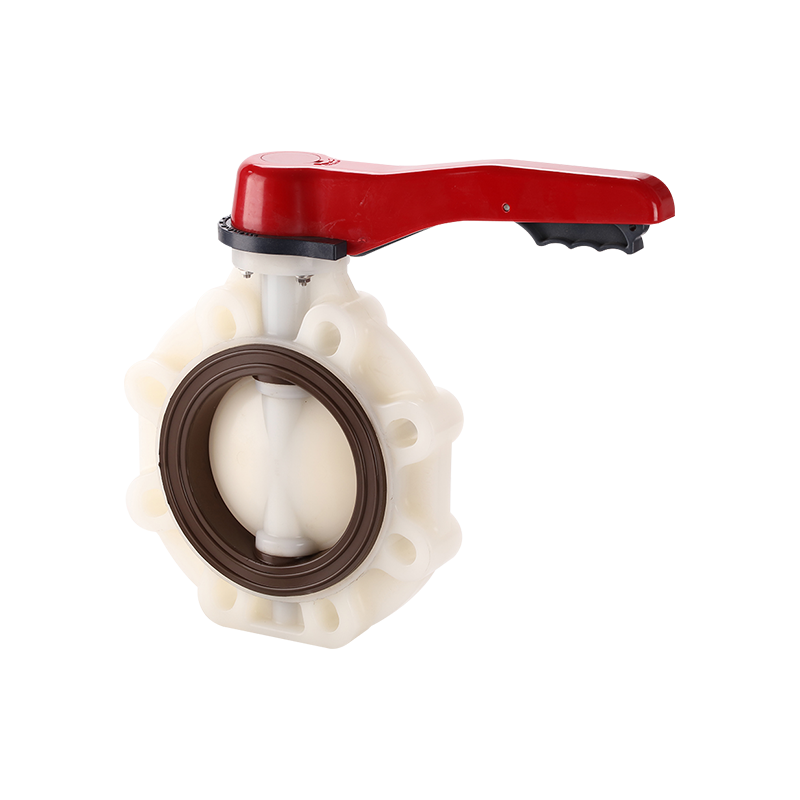

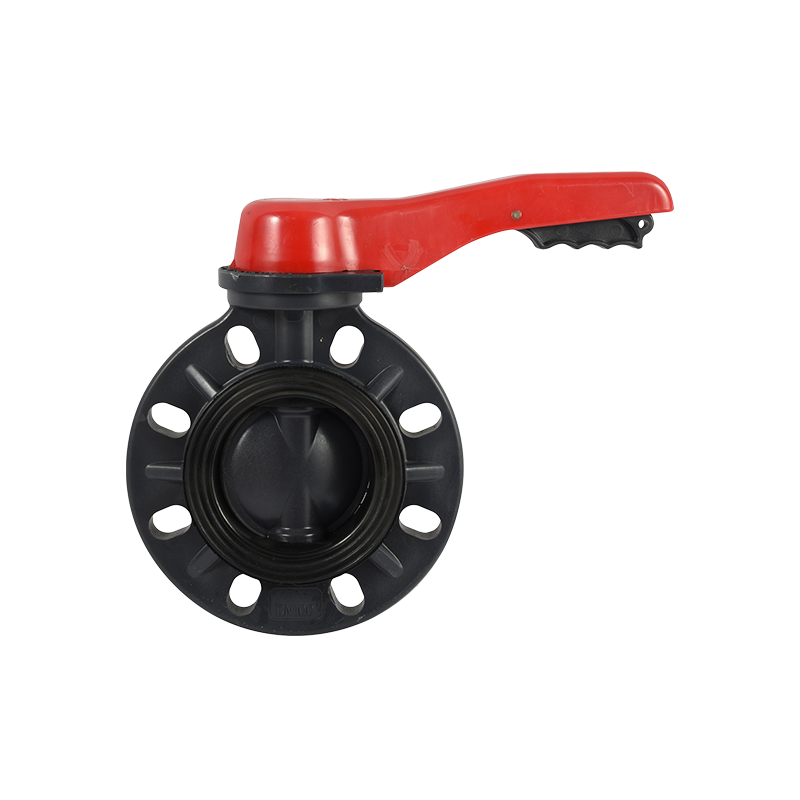

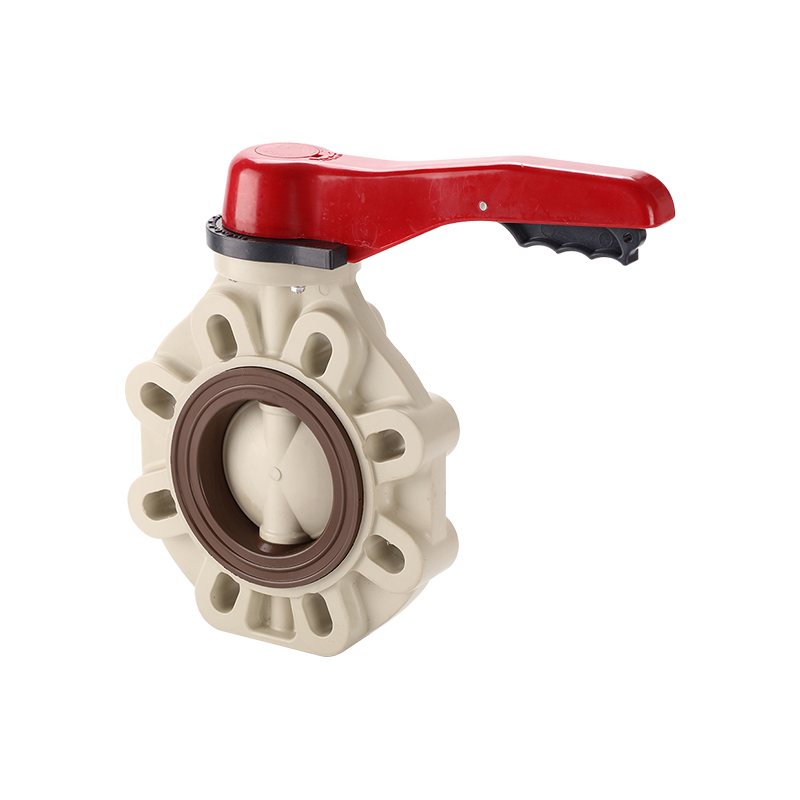

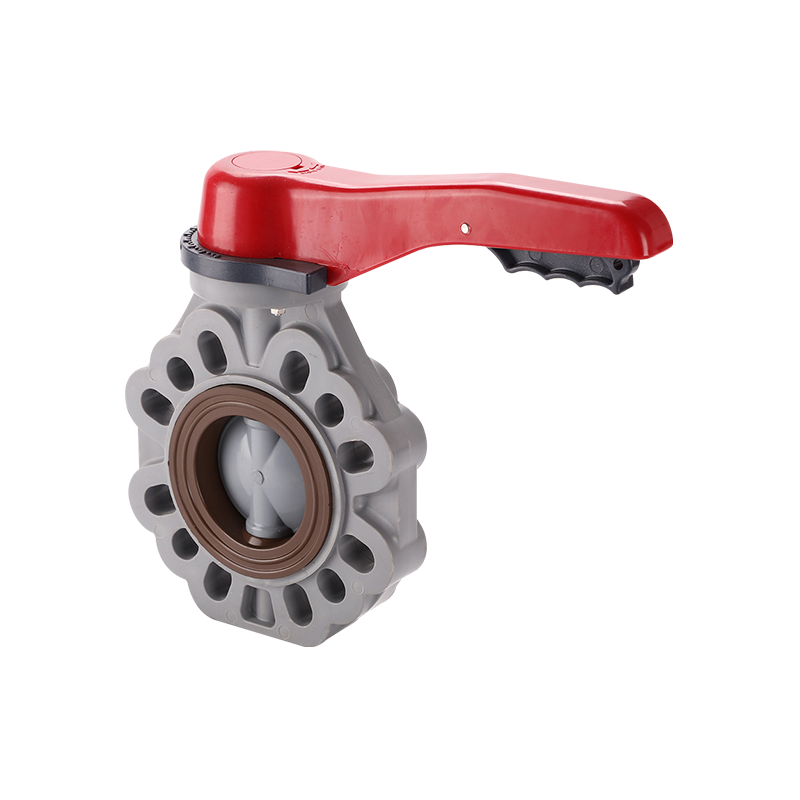

Az ebbe a sorozatba tartozó karos fogantyús pillangószelepeket megerősített testtel és speciálisan kialakított üléssel tervezték, hogy megbízható negyedfordulatú szigetelést és fojtóteljesítményt biztosítsanak az általános ipari és vízkezelési alkalmazásokban.
Főbb jellemzők:
• A speciálisan kialakított szelepülék javítja a tömítési teljesítményt a szabványos pillangószelep-ülék-geometriákhoz képest, csökkentve a szivárgást a zárt helyzetben.
• A megvastagított szeleptestet megerősítő bordákkal és üreges szakaszok nélkül úgy tervezték, hogy minimálisra csökkentsék a feszültségkoncentrációt, növelve a szerkezeti szilárdságot zord üzemi körülmények között, például nyomáslökések, vibráció és mechanikai terhelés mellett.
• A gömbprofilú tárcsakialakítás javítja a tartósságot az ülés felületén, miközben javítja a szelep Cv-jét (áramlási együtthatója), csökkentve a nyomásesést a szelepen a laposabb tárcsaprofilokhoz képest.
• A kar fogantyúja gyors, tapintható negyedfordulat-kezelést tesz lehetővé helyzetjelzővel, amely alkalmas a gyakori be- és kikapcsolásra, valamint az alapvető fojtásokra.
A megerősített testszerkezet és az optimalizált tárcsageometria kombinációja lehetővé teszi, hogy a szelep megőrizze a tömítés integritását és szerkezeti megbízhatóságát az ismételt ciklusok során, ami különösen fontos a nagyobb átmérőjű vezetékeknél, ahol nagyobb a test feszültsége és a tárcsa terhelése.
A tipikus alkalmazások közé tartoznak a vízkezelő berendezések, a HVAC-rendszerek, az általános vegyipari folyamatsorok és az ipari csővezetékek, ahol a könnyű, korrózióálló, negyedfordulatú szelepet részesítik előnyben a nehezebb fém alternatívákkal szemben. A kar fogantyú konfigurációja jól illeszkedik a kisebb és közepes átmérőkhöz, ahol a kézi negyedfordulatú működtetés fogaskerék-meghajtás nélkül is praktikus marad.
